Explosie en brandwerendheid berekening

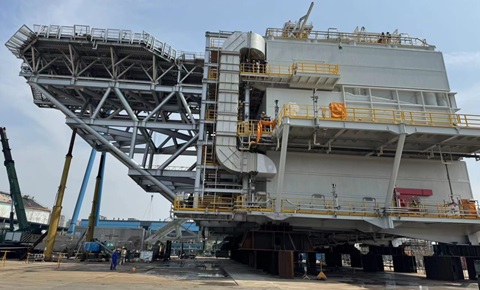

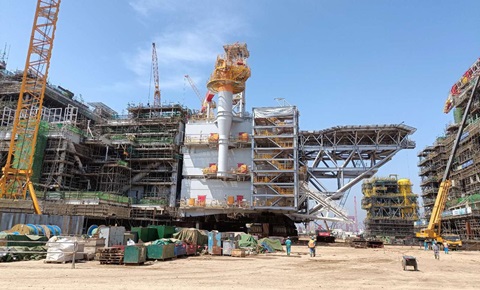

Speciale wandpanelen voor een FPU t.b.v. gaswinning
Geplaatst in:
Offshore - Heavy industry
Projectnr: 11691
De vraag die beantwoordt moest worden: is het Perform C paneel nog brandwerend na een explosie? Deze berekening is in twee fasen uitgevoerd.
- matchen van het FEM model met testresultaten van Power S panelen.

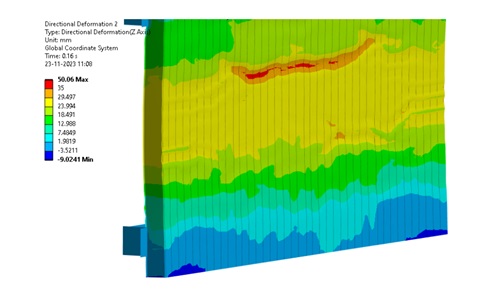

- dit FEM model gebruiken om de weerstand van Perform C panelen te berekenen tegen een explosiedruk met daaropvolgend brand.
De uitdaging lag met name in het definieren van de mineraalwol (anisotroop) met per X-Y-Z richting 2 stijfheidsmoduli (voor trek en voor druk) Om te kunnen bepalen of de uitkomsten van deze complexe berekening zouden kloppen heeft onze opdrachtgever een explosie-brandtest laten uitvoeren waarbij nauwkeurige metingen zijn gedaan. Met deze meetgegevens was het voor onze FEM specialist mogelijk een vergelijkend materiaalmodel op te bouwen waarmee vervolgens andere panelen berekend konden worden.
Afbeeldingen van dit project
